EYE BOLTS

DIN 444-B

Steel Hardness: 4.8, 8.8, 10.9

Finish: Self, Black, Bright Zinc, Hot Dip Galvanized

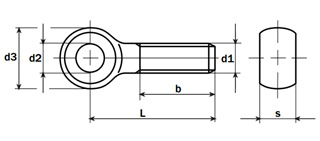

Dimensions / Weight Chart
Nom. Dia. (d) M6 M8 M10 M12 M16 M20
Thread Pitch 1 1.25 1.5 1.75 2 2.5
b 1 18 22 26 30 38 46
2 - 28 32 36 44 52
3 - - - 49 57 65
d2 H9 6 8 10 12 16 18
d3 Max. 14 18 20 25 32 40
s Max. 7 9 12 14 17 22
L WEIGHT IN KG/1000 PCS
40 13.70 25.00
50 15.90 28.90 39.10
60 18.10 32.80 45.30 71.40
70 20.30 36.80 51.50 80.30 149
80 22.60 40.70 57.60 89.20 164
90 23.70 44.70 63.80 98.10 180
100   48.60 70.00 106 196 334
110   52.60 76.10 115 212 359
120   56.50 82.30 124 228 383
130   60.50 88.40 133 244 408
140   64.40 94.50 142 259 433
150     101.00 151 275 457
160       160 291 482
180       178 322 531
200       195 354 581
220       211 383 624
240       229 414 674
260       247 446 723
Nom. Dia. (d) M24 M27 M30 M33 M36 M39
Thread Pitch 3 3 3.5 3.5 4 4
b 1 54 60 66 - - -
2 60 66 72 78 84 90
3 73 79 85 91 97 103
d2 H9 22 25 28 30 32 35
d3 Max. 45 50 55 60 65 70
s Max. 25 27 30 34 38 41
L WEIGHT IN KG/1000 PCS
100 454
110 489
120 524 618
130 560 663
140 596 708
150 631 753 997 1240
160 667 798 1050 1310 1570 1880
180 738 888 1160 1440 1730 2070
200 809 978 1270 1570 1890 2250
220 868 1060 1370 1690 2050 2420
240 939 1140 1480 1820 2200 2610
260 1010 1230 1590 1960 2350 2790
280   1320 1700 2100 2500 2970
300   1400 1810 2240 2650 3100
